DHP系列大功率直流高压电源

性能特点

(1)线性控制直流电源,输出电压0~100KV输出电流0~200A,输出功率 <200KW任选。
(2)恒压恒流自动转换,且电压、电流从零至额定值无级可调,简称连续可调。
(3)报警功能:具有过流、短路报警功能。
(4)预视功能:过电压、电流Limit设定,具有预视功能。
(5)工作方式:长期满负载连续工作,允许任何状况下,长期短路或短路开机。
(6)保护功能:具有过压、过流、缺相、过流、过零保护功能。
(7)可配有RS-485、时间控制器、过零保护模块、0~10V(或0~5V)外接电源控制模块等可选功能 部件任意组合,组成智能化程度高,各种不同用途电源。

技术指标

输出电压
0~100KV 电流0~500A 可选(总功率≤200KW)
恒压操作
纹波/恢复时间≤0.1%(rms)/<50us
恒流操作
纹波/恢复时间≤0.2%(rms)/<100us
恒压输出
额定电压值/额定电流值
负载效应
≤±0.18%
源效应
≤±0.08%
软启动时间
>3s
输出显示
电压、电流均为LED数码管显示
绝缘电阻
>20MΩ
温度漂移
100ppm/℃
运行环境
温度-20℃?40℃ 绝对湿度0~90%
显示方式
电压电流均为LED数码管显示
尺寸
以合同标注尺寸为准
输入电压
220V±10% 50~60Hz 380V±10% 50~60H
绝缘强度
交流电路对地,交流电路对直流电路可承受 1500V/50Hz,直流电路对地可承受500V/50Hz交流有效值维持 1min,无击穿、飞弧现象,且漏电流不大于30mA

备选部件功能介绍
1、时间控制单元
  (1)计时、周期范围1-9999秒(次) LED数码管显示
  (2)计时、开关、设置1-9999秒(次)任意预置
    (3)计时误差≤0.005%
   注:可根据用户要求,定制各种时间和周期数的范围,和电源配套,构成各种不同用途脉冲电源、计时电源。
2、0~10V(或0~5V)外接电源控制,可同时分别控制电压、电流。

适用场所

用于电子仪器设备,电解电容老炼、钽电解赋能,电器维修、实验室、电解电镀,电阻器、马达老炼,蓄电池充电,测试、测量设备,工厂电器设备配套,烤箱及环境测试机电源, 以及其它一切需要高电压、大电流场所。

DSP直流稳压稳流电源

模块化是开关电源的发展趋势,并联运行是电源产品大容量化的一个有效手段,可以通过设计N+1冗余电源系统,实现容量扩展,提高电源系统的可靠性、可用性,缩短维修、维护时间,使企业产生更大的效益。 技术参数
智能模块电源 6kw 10kw 20kw 40kw 80kw 120kw
输入电压范围 360VAC~450VAC(额定输出)
输 出 电 压 0---额定值(可根据客户要求选定)
输 出 电 流 0---额定值(可根据客户要求选定)
效 率 ≥90%(满载)
源 效 应 ≤±0.1%(在额定输出功率时测量)
负 载 效 应 ≤0.1%(在额定输出功率时测量)
纹 波(rms) ≤0.1%(在额定输出功率时测量)
功 率 因 数 0.92(满载)
软启动时间 >3S
显 示 精 度 LED数码管显示(精度根据客户要求确定)
保 护 方 式 过流、过压、缺相、短路自动保护
工 作 方 式 可长期满负载连续工作
绝 缘 电 阻 >200MΩ
控 制 接 口 RS232或RS485标准接口(选配)
冷 却 方 式 强迫风冷
体 积mm 660×100×550 660×200×550 660×400×550 660×700×550 660×1000×550 660×1200×550
重 量Kg 10 25 50 70 110 160

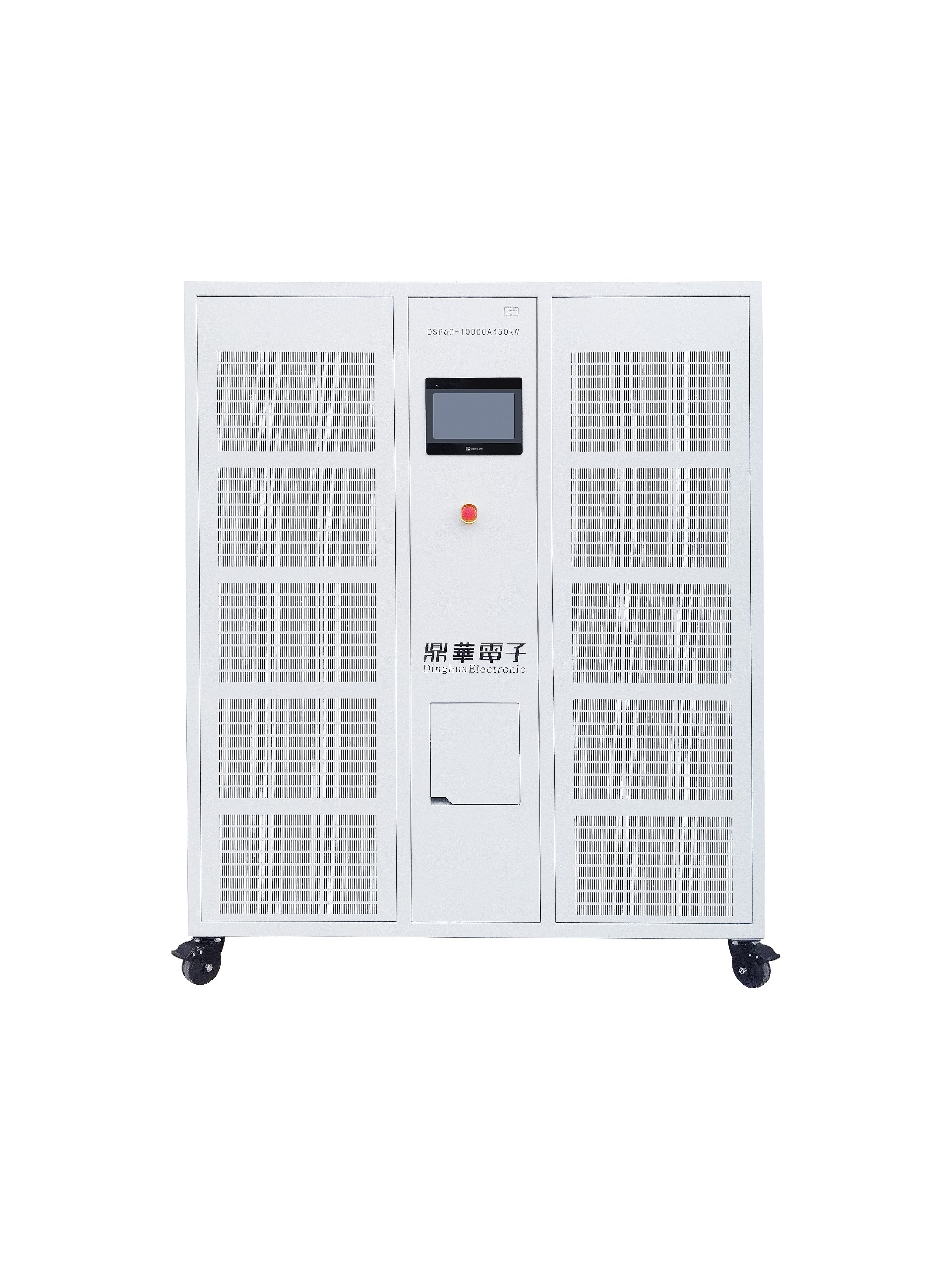

DSP大功率开关电源


技术参数
智能模块电源
6kw
10kw
20kw
40kw
80kw
120kw
输入电压范围
                              360VAC~450VAC(额定输出)
输 出 电 压
                               0---额定值(可根据客户要求选定)
输 出 电 流
                               0---额定值(可根据客户要求选定)
效            率
                                              ≥90%(满载)
源  效   应
                              ≤±0.1%(在额定输出功率时测量)
负 载 效 应
                              ≤0.1%(在额定输出功率时测量)
纹   波(rms)
                              ≤0.1%(在额定输出功率时测量)
   功 率 因 数
                                            0.92(满载)
软启动时间
                                           >3S
显 示 精 度
                              LED数码管显示(精度根据客户要求确定)
保 护 方 式
                              过流、过压、缺相、短路自动保护
工 作 方 式
                              可长期满负载连续工作
绝 缘 电 阻
                                        >200MΩ
控 制 接 口
                                RS232或RS485标准接口(选配)
冷 却 方 式
                                       强迫风冷
体   积mm
660×100×550
660×200×550
660×400×550
660×700×550
660×1000×550
660×1200×550
重    量Kg
10
25
50
70
110
160


DSP系列高频大功率直流稳压电源

技术参数
智能模块电源
6kw
10kw
20kw
40kw
80kw
120kw
输入电压范围
                              360VAC~450VAC(额定输出)
输 出 电 压
                               0---额定值(可根据客户要求选定)
输 出 电 流
                               0---额定值(可根据客户要求选定)
效            率
                                              ≥90%(满载)
源  效   应
                              ≤±0.1%(在额定输出功率时测量)
负 载 效 应
                              ≤0.1%(在额定输出功率时测量)
纹   波(rms)
                              ≤0.1%(在额定输出功率时测量)
   功 率 因 数
                                            0.92(满载)
软启动时间
                                           >3S
显 示 精 度
                              LED数码管显示(精度根据客户要求确定)
保 护 方 式
                              过流、过压、缺相、短路自动保护
工 作 方 式
                              可长期满负载连续工作
绝 缘 电 阻
                                        >200MΩ
控 制 接 口
                                RS232或RS485标准接口(选配)
冷 却 方 式
                                       强迫风冷
体   积mm
660×100×550
660×200×550
660×400×550
660×700×550
660×1000×550
660×1200×550
重    量Kg
10
25
50
70
110
160


DCP系列直流大功率可控硅电源

可控硅电源分为整流器、交流调压器、交流调功器、交交变频器等几大类。
可控硅电源一般由变压器、功率单元、控制器、辅助电路四部分构成。通过对可控硅触发角的控制,实现对电压、电流及频率的控制。采用移相变压器、顺序控制等多重化技术可以改善电压或电流的波形,提高功率因数,大幅度降低输入、输出电流中的谐波。当输出电流较大时,采用同相逆并联技术,改善电磁兼容性。控制器以高性能的数字信号处理控制器为核心构成,采用触摸屏作为人机界面,可与上位机通信,实现分布式控制。

行业应用特点
* 全数字控制
* 可靠性高
* 多重化及同相逆并联技术
* 顺序控制技术
* 输出电压极性及电流方向可控
* 能量可双向传输
* 多种通信接口,易于组网

主要技术参数
0~25kV
0~300kA
恒压、恒流、恒功率控制,控制模式无扰切换
交流输入电源制式
三相三线制、三相四线制、三相五线制
≥0.92
≥95%
风冷、水冷、油冷

应用领域
电 化 学 领 域 : 电镀锌、铬、镍、锡等;电解稀土、离子膜烧碱、钾碱、电解锰、电解二氧化锰、电解铅、电解铜、电解铜箔、电解加工、极化电源、防腐蚀电源、电泳电源
晶 体 生 长 领 域 :单晶硅、多晶硅、蓝宝石晶体、碳化硅、砷化镓、磷化铟等晶体的生长
金属表面处理领域:阳极氧化、硬质阳极氧化、铝箔腐蚀、表面着色、清洗
环 保 应 用 领 域:污水处理、污泥处理、海水淡化
冶 炼 领 域 :钛冶炼、低频特种冶炼、电磁搅拌、碳化硅
电 力 传 动 领 域 :直流调速、变频器馈电电源、轨道交通、励磁电源
加 热 应 用 领 域 :电阻加热炉、电弧加热炉、管道加热
其 它 应 用 领 域 :通信电源、蓄电池充放电装置、超级电容器充放电装置、直流操作电源、大电流试验电源、超导储能、飞机发动机启动电源

无源电力滤波及功率因数补偿

工作原理

        无源电力滤波及功率因数补偿装置主要由滤波电容器、滤波电抗器、无感电阻组成LC滤波电路,根据谐波电流的成份、大小及无功需求而设计各滤波支路,有效的吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,改善电能质量。

行业应用特点

滤除大部分谐波电流, 降低谐波电压畸变,消除谐波危害。

提高系统功率因数, 减少压降,增加网络元件供电裕量。

有效降低系统损耗,有一定的节能效果。

技术参数

额定电压

380V35kV

额定频率

50Hz/60Hz

滤除谐波次数

5th 7th 11th 13th及以上(根据谐波成份设置)

滤波效率

谐波滤除率可达70%

无功补偿

功率因数大于0.97(视用户要求而定)

操作显示

触摸屏

冷却方式

风冷

工作方式

连续工作

结构形式

柜式、()敞开式

海拔高度

不超过1000m

环境温度

10°C~+40°C

环境湿度

最大85%RH 不凝露

PBA系列电机试验电源

            该电源主要用于新能源电动汽车电机及控制器试验,直流电源给控制器供电,当电机再生制动发电时,试验电源能够将制动回馈电能吸收;该电源采用新型双极性软开关电源技术,电源开关损耗小,电磁辐射低,功率密度高,能满足各种电机控制器产品的测试需求。  它能模拟蓄电池对电动汽车电机控制器的输入功率,输出电流,过载能力,耐压以及电机的效率,堵转电流,最高转速,超速,馈电等性能进行模拟试验.能对电机超速试验时的反向电动势进行瞬间吸收起到对控制器和电源本身保护作用。本试验电源功能齐全,智能化程度高. 输入功率因数高达0.9以上,能对控制器发出的高频干扰和电机超速时的反向电动势能瞬时吸收。当回馈电压高于输出电压5V-10V时自动放电,放电功率可根据用户要求设定,耗能时间:30S(从踩刹车到停转)电压下降时间为10S。放电电路独立控制,在主电源输出断电后不影响放电电路的正常工作;放电回路电源由面板开关控制,能满足各种电机控制器产品和新能源汽车整车出厂测试的需求。
            本电源满足GB/T18488.1-2006标准中对电机及其控制器试验的各项技术要求.
技术参数规格

产 品 主 要 技 术 指 标

输入输出
输入:交流三相380V±10%  50Hz/60Hz
输出:最高直流电压、直流电流值根据用户要求确定
稳压精度
源效应(源电压变化±10%时):≤0.3%额定值
时漂(连续工作时间大于8小时时):≤0.3%额定值
温漂(在温度范围内,由温度变化引起的变化率):≤0.04%额定值/℃
负载效应(输出电流从零至额定值变化时):≤0.5%额定值
纹   波
稳压有效值纹波≤0.5%额定值+10mV,纹波峰峰值≤5%额定值(额定输入,80%~100%额定输出时测量,测量方法见相关标准)
输出电压调节范围
近0-额定值可调(根据用户要求确定)
输出电流
近0-额定值可调(根据用户要求确定)
输出电压设定
按键设定
保护方式
过压、过流、过温、缺相、短路自动切断输出,跳闸保护; 急停保护
状态指示
具有电源通电、过压、过流、过温、缺相、短路状态指示
报警功能
所有(过压、过流、过温、缺相、短路、急停)保护方式均同时带有报警显示和报警声音,并有所有(过压、过流、过温、缺相、短路、急停)报警信号的开关量的输出端口(节点信号正常时断开,故障时吸合)
工作方式
可长期满负荷连续工作
开机软启动功能
软启动时间为2s~5s(约)
输出电压、电流显示
LCD 液晶显示
输出电压、电流显示分辨率
0.1V  0.1A
15、整机电压、电流表误差
≤±1%±1个字(计量范围1%~100%额定值)
16、测试电机在堵转时电源的功率
电机堵转时电源功率为额定电流功率(即电源能满足额定功率输出)
17、环境条件
使用场所:仅在室内使用
温    度:-20℃~60℃
空气湿度:≤80%
18、自动吸收放电功能
放电电压:回馈电压高于输出电压5V~10V时自动放电
放电电阻功率:根据用户按要求选定调整
耗能时间:30S(从踩刹车到停转)电压下降时间为10s (约)
放电电路独立控制,在主回路断电后不影响放电电路的正常工作;放电回路电源由面板开关控制.
19、智能计算机控制功能
     (选配)
本电源提供RS485/RS232接口,可以与用户的上位机连接,形成智能监控电源,计算机可设定电源输出电压、控制电源的开机、关机,显示电源的输出电压、电流、放电功率及过压、过流、过温、缺相、短路、急停等状态,能对电源的过压、过流、过温、缺相、短路、急停故障状态的保护。计算机界面具有急停按钮控制电源的急停。


典型应用
不同电压、电流等级的控制器产品生产和测试,出厂可靠性试验(老化试验)输出特性试验。电动车、新能源汽车的出厂可靠性特性试验等行业。

客户见证
        杭州卧龙电器                                  700V200A
         海马轿车(郑州)有限公司                  400V400A
         时风集团                                        100V600A
         湖南南车新能源电动车有限公司      500V200A

DC/DC一体化铁路机车电源


电源主要性能
           输入:DC110V(DC66~160V)或DC110V(DC90~180V)择其一或者订制其他规格
      输出:DC110V/60A或DC220V/30A,功率6600W其他规格可订购
      输出参数︰ 电压精度:≤±1.0% (5V时≤±2.0%)
      电压调整率:≤0.5% (5V时≤1.0%)
      电流调整率:≤1.0% (5V时≤2.0%)
      效率:80~90%,典型85%
      保护:输入极性保护(按需配置)、输出过流、短路、过热、过压保护。
      纹波:Vrms(有效值)≤0.1%,Vp-p(峰峰值)≤1.0% (5V时≤2.0%)
      环境参数︰ 军工级:-40℃ ~+55℃
                             工业级:-25℃ ~+ 50℃
                        商业级: 0 ℃ ~+ 50℃

安全参数
           输入对外壳、输入对输出:DC500V≥200MΩ
      输出对外壳、输出对输出(多路):DC250V≥200MΩ

电源特性
        输入范围宽、功率密度大、高可靠、免维护、高效率、工作频率300kHz—1MHz、电磁兼容性良好、100%漂移检测、

高级配置
        TTL电平开关控制、输出电压大范围可调、电压信号控制输出电压、故障告警等

结构设计
        铝合金外壳、外壳即散热器、壳表均匀密布散热片、有效地增大散热面积、将热阻降至较低、六面金属屏蔽、电磁兼容性良好、内部实体封装、全密封式一体化结构、抗冲击、抗震动、防潮湿、防腐蚀、防霉菌、防盐雾、耐高热、耐高寒、在极为恶劣环境下耐受能力很强

典型应用
        铁路、机车、通讯发射、程控交换、军事车载、地铁设备、科研实验等对输入DC110V电源系统要求产品质量高可靠的场所。

用户见证
      西安开天铁路牵引电器有限公司
      中国铁道科学研究院机车车辆研究所
      ......


ZJKD装甲供电专用供电电源


主要技术指标
输入电压
360—450VAC  50Hz
电压调节(CV)
0—100%Umax    Umax值根据客户要求定制
电流调节(CC)
0—100%Imax  Umax值根据客户要求定制
工作环境温度
   宇航级:-55℃~+85℃
军工级:-40℃~+55℃
效率(额定功率)
                             95%
源效应
                <±0.1%FS(在额定输出功率时测量)
负载效应
<±0.1%FS(在额定输出功率时测量)
纹波
           300Hz:(Vp-p)<1.1%FS     300Hz(rsm)<0.4%FS
输出噪声
 40KHz—1MHz  Vp-p<1.5V
软启动
                       >3S
瞬态响应时间
                       4mS
功率因数
                     >0.92(满载)
显示精度
              LED数码管显示(精度根据客户要求确定)
保护方式
                 过流,过压,缺相,短路自动保护
工作方式
可长期满载连续工作
绝缘耐压:
输入对机壳(AC1500V/分钟)
输入对输出(AC1000V/分钟)
输出对机壳(AC500V/分钟)
漏电流 <10mA
绝缘电阻
输入对外壳、输入对输出:DCl000V≥200MΩ
           输出对外壳:DC500V≥200MΩ
            输出对输出:DC250V≥200MΩ
控制接口
RS485或RS232标准接口(选配)
冷却方式
强迫风冷

典型应用
      军事车载、地铁设备、科考实验等恶劣环境下对电源品质要求比较高的场合。

用户见证
       总装备部
        中国人民解放军第7321工厂
        ......

WBP水处理直流电源


性能特点
        1、电源可以通过本机控制或无线控制输出极性转换、电源开关机、输出电压电流设定、,也可以通过有外部节点或模拟量信号控制输出设定。
        2、脉冲频率1Hz---2KHz可调,占空比10%-90%可调。
        3、智能化:提供RS485接口,可以与上位机连接形成智能监控电源,上位机可根据需要对电源的输出电压和电流进行实时的调整(选配)

技术指标
输入电压
交流单相220V±10% 或交流三相380V±10%  50Hz±10%
恒压恒流
电压电流值均可从0-额定值连续可调,恒压状态恒流状态自动转换
恒压精度
源效应:≤1%额定值(输入电源电压变化±10%时引起的输出电压的变化率)
时漂:≤0.3%额定值(电源连续工作时间大于8小时引起的输出电压的辩护率)
温漂:≤0.04%额定值/℃(在电源使用环境温度范围内由环境温度变化引起的出电压变化率)
负载效应:≤1%额定值(电源输出电压从零至额定值变化时引起的输出电压变化率)
恒流精度
源效应:≤1%额定值(输入电源电压变化±10%时引起的输出电流的变化率)
时漂:≤0.3%额定值(电源连续工作时间大于8小时引起的输出电流的变化率)
温漂:≤0.04%额定值/℃(在电源使用环境温度范围内由环境温度变化引起的输出电流变化率)
负载效应:≤1%额定值(电源输出电压从零至额定值变化时引起的输出电流变化率)
输出纹波
≤1%额定值+10mV 稳流时:≤2%额定值+10mA(计量范围:80%~100%额定输出时)
电压、电流、频率、
占空比设定
按键设定
显示方式
LCD液晶显示或LED数码管显示(根据要求选配)
显示分辨率
1V/0.1V/0.01V;  1A/0.1A/0.01A/0.001A
显示误差
≤±1%±1个字(计量范围1%~100%额定值)
保护方式
过压、过流、缺相自动切断输出
工作方式
长期满负荷连续工作
环境条件
使用场所:仅在室内使用
温度:-20℃~45℃
空气湿度:31℃以下最大相对湿度80%,线性减小到40℃时50%

客户见证
            中国环境科学研究院
         中国蓝星集团
         天华化工
         南京碧盾环保
         腾龙芳烃(漳州)有限公司
         ......

DYP磁共振梯度供电电源

本电源具有低辐射、高效率、响应速度快、噪音小、工作稳定可靠等特点。该系列产品已经和多家核磁共振成像设备制造商配套,深受好评。

产品性能及特点
1、规格范围:输出电压0-500V、输出电流0-50A、输出功率0-10kW之内任选(单机)
2、稳压稳流: 电压电流值均可从近似零至额定值连续可调,稳压稳流自动转换
3、过压保护:当输出电压超出电源系统设定的上限电压时,电源将自动切断输出并发出声光报警
4、短路保护: 短路保护并声光报警。
5、过载保护:电源内部设有过载保护电路,防止电源因过载而损坏
6、输出显示: 电压、电流同时LED数码管显示(标配)
7、过压预置功能:电源的过压保护值可以在面板上进行预置,即按住面板上的过压预置按钮,调节过压电位器,就能得到实际需要的过压保护值。
8、模拟信号接口:用户可用0-5V或4-20mA信号控制电源的输出电压和电流(选配)

技术指标
输入电压
交流单相220V±10% 或交流三相380V±10%  50Hz±10%
稳压稳流
电压电流值均可从0-额定值连续可调,稳压状态稳流状态自动转换
源效应
CV≤0.2% CC≤0.2%  (输出为最高电压,最大电流时测量)
负载效应
CV≤0.2% CC≤0.2%  (输出为最高电压,最大电流时测量)
纹波电压
CV≤0.5% CC≤0.6%  (输出为最高电压,最大电流时测量)
显示方式
电压电流表为LED数码管显示
显示分辨率
1V/0.1V/0.01V;  1A/0.1A/0.01A/0.001A
显示误差
LED:电压电流表≤1%±1个字
短路保护
允许在一定的情况下长期短路,也可短路保护
保护方式
过压、过载、缺相、过热、IGBT过热保护
工作方式
长期满负荷连续工作
环境条件
温度-20℃-+40℃ 湿度≤80%
响应速度
≤10ms

DEM系列勘探工程专业整流电源


技术指标
控 制 方 式
(1)本地控制方式。(2)稳压、稳流自动转换,并有状态显示;
输入/输出
输入:三接线柱,并配有三相断路器。   输出:二线制端子。
最 大 功 率
0.5------200kW
输 入 电 压
AC/DC:输入范围:三相380±10% 50Hz±10%(输出功率10—200kW)
单相220±10% 50Hz±10%(输出功率0.5—10kW)
DC/DC输入直流范围:12VDC—1000VDC±10%

输 出 电 压
0—100%Umax    Umax值 52,65,100,200,400,500,600,800,1000V,2000V的直流电压等级根据要求,功率等级0.5-200kW,各功率等级均适用于任一额定电压等级输出,输出电压调节方式为多圈电位器调节带锁定机制
输 出 电 流
0—100%Imax  (根据客户要求的功率等级选定) 连续可调。输出电流调节方式为多圈电位器调节带锁定机制
开 关 频 率
≥18kHz
响 应 时 间
≤8ms(当负载变化20%时)
整 机 效 率
≥90%(满载)
源  效   应
稳压和稳流精度: ≤(全量程)0.4%±1个字(额定输出功率时测量)
负 载 效 应
稳压精度:≤ (全量程)0.4%±1个字(当负载变化20%时)
稳流精度:≤ (全量程)0.4%±1个字(当负载变化20%时)
输出纹波(rms)
≤0.4%(额定输出功率时测量)
显示精度
二个四位半表头,分别显示输出电压和输出电流,电压显示精度:0.1V电流显示精度0.01A
保 护 功 能
输出过流:超过额定电流的110%时保护过流值可调节
输出过压:超过额定电压的110%时保护过压值可调节
输出短路:电源输出短路自动恒流
整机过热:功率模块温度超过70摄氏度时保护
各种保护,均设有指示。
温度 / 湿度
-20~+70摄氏度;90%无凝结
工 作 方 式
长期满负载连续工作
平均无故障时间
(MTBF)
≥50000小时,
绝 缘 电 阻
抗 震 要 求
输入与输出间以及输出/输入与机柜间:>200MΩ;
控制电路板做三防处理,设计结构合理,适合野外三级公路运输抗震要求。
冷 却 方 式
强迫风冷
体积及重量
按不同输出功率等级选用专用机箱

典型应用
工程地质(桥梁、桥基及桥墩勘察,路基、路面及隧道勘察,水库、电站及地下工程)、环境地质、水文地质、岩土工程、资源勘探(石油、煤炭、金属矿、地下水等固体和液(气)体资源的勘探)、地球物理与工程质量检测、地质灾害治理等行业勘测设备的配套供电。

客户见证
吉林大学
成都理工大学
中国地质大学
山东农业大学
中南大学
......


DHQD-3型蓄电池特性电源

本电源符合汽车行业标准QC/T277-1999起动机特性试验方法和QC/T731-2005汽车用起动机技术条件等规范对特性电源的要求。
1、工作条件:
   环境温度:-10℃~40℃
   相对湿度:≤85%
   输入电压:AC380V±10% 50±5Hz

2、技术指标:
   输出电压:6,12,24,36,50,100,200,500,750,1000(V)
   输出电流:200A   300A   600A   1000A  2000A  2500A   3000A
   输出内阻:0—100% Rmax可调,Rmax值根据用户要求选定
   输出功率:任一额定输出电压,单机最输出功率3—300kW(可根据用户要求选定)
   源效应: ≤1%
   周期与随机漂移:Vp-p≤300mV CC≤500mV

电源输出电压电流曲线如下:



产品特点
      ●宽范围的交流输入电压,由于采用高频开关电源技术,电源输入无需相序检测
      ●模块直流输出无级限流,内置短路回馈特性,允许长期短路或短路开机
      ●采用无源PFC技术,功率因数>0.92
      ●输出电压、电流、内阻从零起调,上限由用户确定
      ●保护方式:具有过压、过流、缺相、过载等保护功能
      ●工作方式:可长期满负载连续工作
      ●告警功能:具有电流告警、短路告警功能
      ●可以通过计算机的RS485(或RS232)标准接口,对电源系统进行实时监控。(可选)
      ●PLC接口功能:通过PLC的DA模块输出4-20mA(0-10V)的信号控制整流器的可调输出,以及电压、电流和各种运行参数的监测。

客户见证
            舍弗勒投资(中国)有限公司   15V1000A
            浙江万象精工有限公司         15V1000A
            苏州电器科学研究院           30V1000A
            比亚迪汽车工业有限公司       15V1000A
            北方通用动力集团             25V3000A
            江苏恒力电机集团             36V1500A
            ......

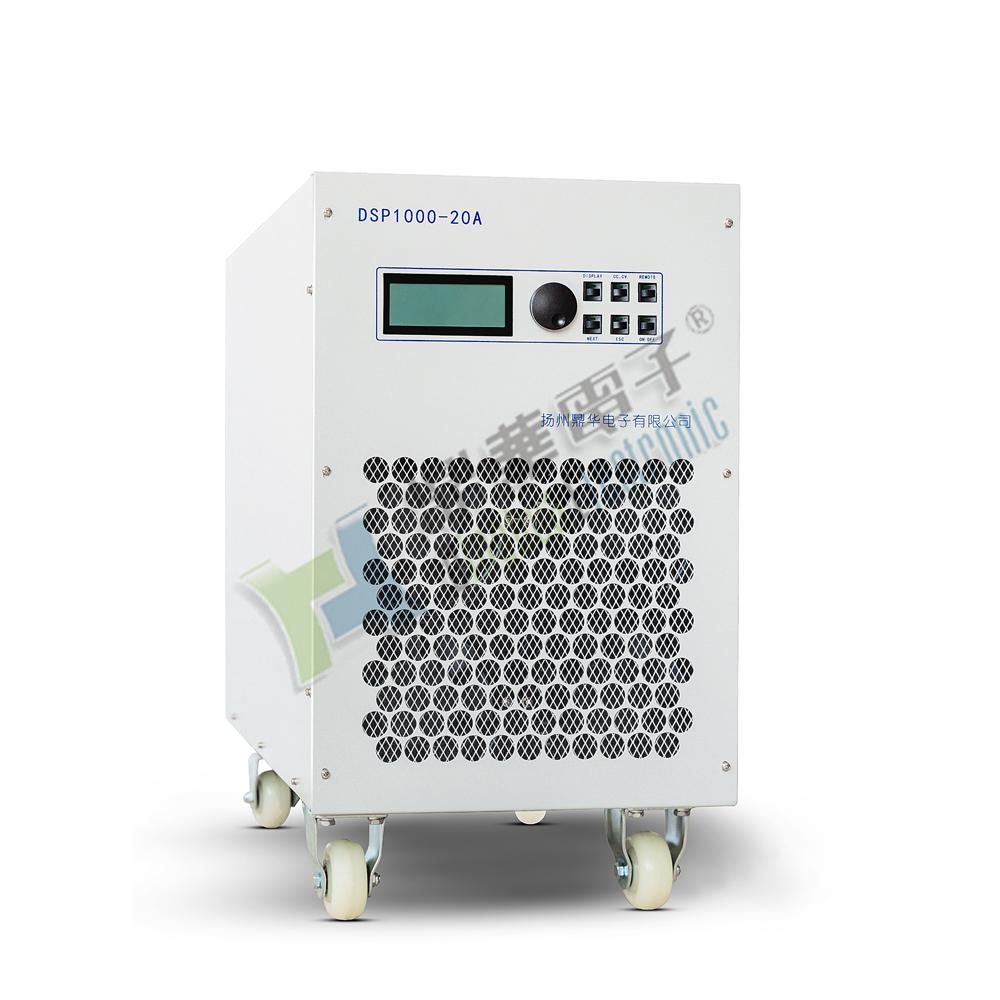

DSP系列直流开关电源


适用范围
适用于电子设备老化、电机软启动、电机励磁、电加热、电容老炼、蓄电池充电、工业电解、工业电镀、晶体生长、通讯、工厂电器设备配套、烤箱及环境测试电源等场合。

电源主要参数
输 入 电 压
单相交流220VAC±10%或交流380VAC±10% (三相三线制)  50Hz
输 出 功 率
输出最大功率500kW内根据用户要求定制
输 出 电 压
   0—100%Umax    Umax值根据用户要求定制
    输 出 电 流
   0—100%Imax     Imax值根据用户要求定制
电压保护值
0—110%Umax可设定
源  效   应
(源电压变化±10%时):≤0.1%额定值
负 载 效 应
(输出电流从零至额定值变化时):≤0.1%额定值
纹   波rms
≤0.3%额定值
    效    率
≥90%(满载)
功 率 因 数
≥0.90(满载)
恒压精度
源效应(源电压变化±10%时):≤0.1%额定值
时漂(连续工作时间大于8小时时):≤0.3%额定值
温漂(在温度范围内,由温度变化引起的变化率):≤0.04%额定值/℃ 负载效应(输出电流从零至额定值变化时):≤0.1%额定值
恒流精度
源效应(源电压变化±10%时):≤0.3%额定值
时漂(连续工作时间大于8小时时):≤0.3%额定值
温漂(在温度范围内,由温度变化引起的变化率):≤0.04%额定值/℃ 负载效应(电压从零至额定值变化时):≤0.5%额定值
  输出电压电流设定
十圈电位器或按键设定
软启动时间
>3S
显 示 方式
LED数码管或智能显示屏
保 护 方 式
过压、过负载(110%)、过热自动保护
工 作 方 式
可长期满负载连续工作,短路时有声光报警。短路解除后,自动恢复。
绝 缘 强 度
>200MΩ
冷 却 方 式
强迫风冷、水冷、油冷(可根据用户要求选择)
体积(参考值)
待定(根据电源功率和客户要求)
重量(参考值)
待定

环境条件
使用场所:仅在室内使用
温度:-10℃--+40℃
空气湿度:≤80%
 备注:该系列电源单机最大输出功率为500kW,输出电压上有限值为10kV,电流为10kA范围内用户根据需要,自行选择定制输出最大电压、电流值。

主要特点和功能
●体积小、重量轻
●效率高、质量可靠、性能稳定
●内置短路回馈特性,允许长期短路或短路开机(限流).
●可根据用户要求设计输出直流、单向脉冲、双向脉冲、特殊波形,恒压、恒流、恒功率控制,控制模式无扰切换
●可以通过计算机的RS485(或RS232)标准接口,对电源系统进行实时监控选配 )
●PLC接口功能:通过PLC的DA模块输出的信号控制整流器的可调输出,以及电压、电流和各种运行参数的监测(选配 )

用户见证
北京大学重离子研究所
清华大学
浙江大学电气工程学院
中科院广州能源所
中海油天津化工研究设计院
中国科学院电工研究所
国网电力科学研究院
中国电子科技集团第十三研究所
川奇光电科技(扬州)有限公司
上海西艾爱电子有限公司
江苏林洋集团
富士康科技集团
苏州立隆电子有限公司
厦门法拉电子股份有限公司

太阳能组件连续性测试系统&机械载荷电路连续性检测系统


参考标准:
IEC61215-2005地面用晶体硅光付组件-设计鉴定和定型
UL1703 平面光伏电池板
GB6587.7-1986 电子测量仪器基本安全试验
GB17478-1998 低压直流电源设备和安全要求

1、基本要求:
组件连续性监控项目:整个测试过程中监测每一个组件内部电连续性,每一个组件的一
个隐现端和边框或支撑架之间绝缘完整性,测试过程中纪录组件温度,监测可能产生的任何开路或接地失效(测试过程中无间歇开路或接地失效),绝缘电阻需符合初步测量的相同要求施加电流可根据不同温控点自动控制电源通断并能自动切换电流的不同档位的电流值(例如:设定25℃时时通大电流档,85℃时通小电流档),测量及纪录组件温度  准确度±1℃。
  组件机械载荷连续性监测项目:记录组件通过的电压电流并实时存储。

2太阳能组件性能测量的特点:
  全程测量与记录太阳能电池的表面温度
  可设定测量值上下限范围,动态判定试验过程中太阳能电池组件的失效和故障
  即时显示测量记录多组(根据用户要求设计)太阳能电池(温度*1+电压*3)曲线
  曲线:多组曲线(电压、表面温度)
  控制模式:量测、暂停、停止
  温度量测:热电偶合

3.其他功能:
自动控制电源通断:可根据不同温度点(在温度采集范围内)自动控制电源通断,并能自由控制电流1档和2档的切换,如设定25℃以上电源通(PS1)档电流,85℃以上电源通电(PS2)档电流;
控制方式,可采用温度控制器(与PS1通信),也可使用其他方式实现;
数据记录:数据采集器能连续记录60天以上数据,具备数据存储、删除、另存、曲线查看、历史数据查询等功能;
备移动存储接口或通信接口(连接至电脑)。:
各路电源可适应实验室环境要求,电脑主机为原系统用工业电脑及显示器,基本满足需方要求。
结构:19英寸标准机柜,美观大方,散热性能好,满足需方要求。
采集数据的频率可在软件上自行选择,比如:1分钟采集一次数据可按时间选择性输出,数据以excel格式输出并可以转换为PDF格式保存。采集的数据为:序列号,时间年、月、日、采集时间(例2014-3-9 8:15),温度,内部电路连续性试验中的电压、电流,绝缘试验中的电压、电流,接地试验中的电流、电压,以上9种数据可选择性的输出,自动生成图表,图表格式为以excel格式输出并可以转换为PDF格式保存。
软件运行环境:工控机操作系统采用 MICROSOFT WINDOWS SEVER 2003正版系统。电源的控制由工控机通过串口转RS485通讯模块和电源的RS485接口来实现电源启动、停止、数据输入监视和记录均有工控机完成。上位机软件采用MICROSOFT WINDOWS SEVER 2003系统运行,数据库软件采用MICROSOFT SQL Sever 2005企业版,此配置在我公司多处通信电源使用,性能稳定。

客户见证
常州天合光能有限公司
江苏林洋集团
虹创力科技股份(香港)有限公司
......

DQP系列新能源充电电源


技术指标
交流输入电压
AC380V±15%三相
交流输入频率
48~60Hz
直流输出电压范围
450~700V
额定输出功率
100KW
250KW
稳压精度
≤±0.5%
稳流精度
≤±1.0%
纹波系数
≤±0.5%
功率因数
≥0.99(50%负载以上)
充电效率
≥93%(50%负载以上)
总电流谐波畸变率
<±5%(50%负载以上)
显示
7′ TFT LCD彩色触摸屏
计费(根据要求选配)
支持RFID卡、IC卡、CPU卡等
通信接口 (根据要求选配)
CAN/以太网/无线通讯接口可选
噪声
≤60dB
工作环境温度
-20℃~+50℃
工作环境湿度
≤95%
柜体尺寸(高x宽x深,mm)
2260x800x800
2260x1600x800
充电桩尺寸(高x宽x深,mm)
1680 x420x350
充电桩防护等级 (根据要求选配)
IP54(可根据客户需求定制)

典型应用
蓄电池充电,储能电容器充电等需要高电压大电流的场合。

客户见证
上海申沃客车
宁波南车新能源科技有限公司
林德叉车(中国)有限公司
永恒力叉车(上海)有限公司
德州清大
北京禹夏
.......

PVA系列可编程太阳能电池模拟电源

         电池模拟电源采用数字化DSP控制技术及数字编码器调节,功率逆变使用新型极软开关和低损耗整流技术,在宽电压电源输出功率范围内电源效率达95%以上,具有低纹波、功率密度大,动态特性好,工艺流程先进,可以根据太阳能电池板信息,模拟各种太阳能电池板(比如薄膜电池)在不同天气下的状况。产品广泛用于光伏并网逆变器的生产、检测和老化,模拟最大功率MPPT的跟踪情况和各项性能。 单机内置太阳能电池特性的函数关系模型,使用者可简单的在机器面板设定太阳能电池单组或多组I-V(Voc/Isc)数据并保存,电源可输出不同时段模拟太阳能电池阵列I-V曲线给光伏逆变器测试其静态或动态的MPPT性能,产品设计功率从10千瓦到200千瓦,电压范围从52V1000V,可以任意组合到功率1兆瓦。
技术参数规格

可编程电源
   10KW
 20KW
     40KW
  200KW
输入电压
3*(360—440)VAC(额定输出)3L+PE(无零线)  48-62Hz
输出
功率
PV
    7.1kW
   14.2kW
      28.4kW
   142.2kW
CC/CV
    8kW
  16kW
      32kW
   160kW
开路电压调节(Voc)
0—100%Voc   Voc值 52,65,100,200,400,500,600,800,1000V的直流电流等级根据要求,功率等级分为10kW, 20kW  32kW 和200kW*,各功率等级均适用于任一额定电压等级输出
短路电流调节(Isc)
0—100%Isc  (根据客户要求的功率等级选定)
功率调节(CP)
                      5—100%Pmax
效率(额定功率)
                     > 92%
源效应
                <±0.1%额定值(在额定输出功率时测量)
负载效应
<±0.1%额定值(在额定输出功率时测量)
输出纹波有效值
               <0.4%FS额定值(在额定输出功率时测量)
输出纹波峰峰值
<3%额定值(在额定输出功率时测量)
软启动
                       >3S
瞬态响应时间
                       4mS
功率因数
                     >0.92(满载)
显示方式和分辨率
        LED数码管显示或LCD液晶显示,0.1V、0.01A、0.01W可选择
保护方式
                 过流,过压,缺相,短路自动保护
控制方式
CV/CC模式、恒功率模式、曲线模式
绝缘电阻
>200M
曲 线 设 置
智能面板或上位机设置开路电压(Voc)和短路电流(Isc),生成曲线;电源内部可以事先设置存储200条曲线,可以通过智能面板任意调用电源内部存储的曲线运行。
控制接口
本电源提供RS485接口,可以与上位机连接形成智能监控电源,计算机可设定电源输出参数、控制电源的开机、关机,显示电源的输出电压、电流、功率等
冷却方式
强迫风冷
体积
10kW:宽444(19寸)*高264(6U)*深495mm    20-32kW:宽444(19寸)*高396(9U)*深575mm
 200kW:宽444(19寸)*高1936(44U)*深700mm
重量
    35kg
   45kg
    68kg
  480kg
*单机40kW、60kW、100kW、120kW、150kW相关技术参数同上,篇幅有限,恕不例举。
注:以上为阻性负载测试的结果,非阻性负载会引起的技术数据变化,所有产品规格如有更改恕不另行通知。

典型应用
                        光伏并网逆变器的生产、检测和老化,太阳能电池特性模拟,动力电池特性的模拟等

客户见证(排名不分先后)
                    陕西长岭光伏电气有限公司
                    合肥阳光电源股份有限公司
                    安徽颐和新能源有限公司
                    西安龙腾光电新能源有限公司
                    上海美科新能源股份有限公司
                    江苏世电新能源股份有限公司
                    中航集团上海航锐电源有限公司
                    杭州金贝电子有限公司
                    苏州欧姆尼克新能源有限公司
                    江苏兆伏新能源有限公司
                    江苏中航动力控制有限公司
                    浙江科瑞普电气有限公司
                    湖北东贝新能源有限公司
                    湖北力行远方新能源有限公司
                    ......


BTP电池组生产检测系统&REP能量回馈电力电子负载

     REP能量回馈型电子负载主要用于直流电源产品出厂老化检验;发动机、柴油机组、变频电源、UPS电源等电源产品的出厂可靠性试验(老化试验)输出特性试验, 与传统的电源试验采用耗能的电阻箱或水阻实验台相比电力电子负载在调节精度、调节迅速度、运行成本、节能降耗等方面有比较特出的优势。

系统特点:
*采用 IGBT 三电平控制技术
*可模拟电动车运行工况
*可脱机运行
*可实现两台机器间的电压源和电流源并联
*灵活的后台软件,可实现正负脉冲、恒流、恒压、恒功率、恒阻充放电模式
*DSP 高性能处理器,实现完整的闭环反馈控制
*模块化设计,各模块独立运行,便于维护和集中管理控制
*配置灵活,可以根据客户要求定制不同通道与功率的充放电设备
*谐波畸变率低于 5%,对电网无影响

 系统框图:


技术规格:

交流输入
AC 380V ±10% / 50Hz 或AC 220V ±10% (根据输出功率选定)
输出最大功率
5--300kW以内规格可
功率因素、效率
功率因素>0.99(满载)  效率>93%
谐波总畸变率
<5%(满载)
采样分辨率
AD:12bit;DA:16bit
输出电压范围
充电:0V ~ 750V 放电:20V ~ 750V(可设定)
输出电流范围
充电:0A~400A 放电:0A~400A(可设定)
电压/电流精度
±0.5% of FS 或 ±0.1% of FS(高精度)
电压/电流采样时间(S)
<100ms   (可根据用户要求设计)
输出功率
0kW~300kW(可设定)
功率稳定度
±0.5% of FS
工步时间范围
≤(365*24)小时/工步时间格式支持00:00:00 (hh:mm:ss)
充放电电流上升时间
≤ 100ms (从0到400A)  (可根据用户要求设计)
充放电转换时间
≤ 200ms    (可根据用户要求设计)
充电模式
恒流充电、恒压充电、脉冲充电、斜坡充电
放电模式
恒流放电、恒功率放电、恒阻放电、脉冲放电
充/放电截止条件
电压、电流、相对时间、容量
循    环
循环测试范围和单循环工步数可根据用户要求设计,最大支持3层嵌套循环功能
安全保护
掉电数据保护、脱机测试功能 ,电压上下限、电流上下限、延时时间等安全保护条件可设定
DC/DC模块最大功率
单模块65kW,可输出100A电流,模块可并联
DC/AC模块最大功率
单模块50kW,模块可并联
隔离方式
工频隔离
冷却方式
强制风冷
电压电流检测采样
两线制、四线制连接
噪    声
<65dB
数据库
采用MySQL数据库集中管理测试数据
计算机通讯方式 /接口
基于TCP/IP协议 / 网口
数据输出方式
EXCEL、TXT、图表
工作环境
温度:-20℃~40℃ 湿度:<95%(无凝露)海拔:3000m
机柜尺寸(宽*高*深)
1200mm*800mm*2000mm
重量
约1000KG

典型应用:
不同电压、电流等级的锂电池组生产和测试、特别是高电压组,发电机组、UPS电源、变频电压、新能源充电桩等电源产品的出厂可靠性试验(老化试验)输出特性试验。发电机组、UPS电源、变频电压、新能源充电桩等电源产品的出厂可靠性试验(老化试验)输出特性试验。

客户见证:
国网电力科学研究院
国电南瑞科技股份有限公司
......


无源电力滤波及功率因数补偿
工作原理         无源电力滤波及功率因数补偿装置主要由滤波电容器、滤波电抗器、无感电阻组成LC滤波电路,根据谐波电流的
Copyright © All Rights Reserved 扬州鼎华电子有限公司 版权所有
地址:扬州市邗江北山工业园扬菱路688号 0514-87664485 87662866 87661388 87665188 销售专线:0514-87664485
