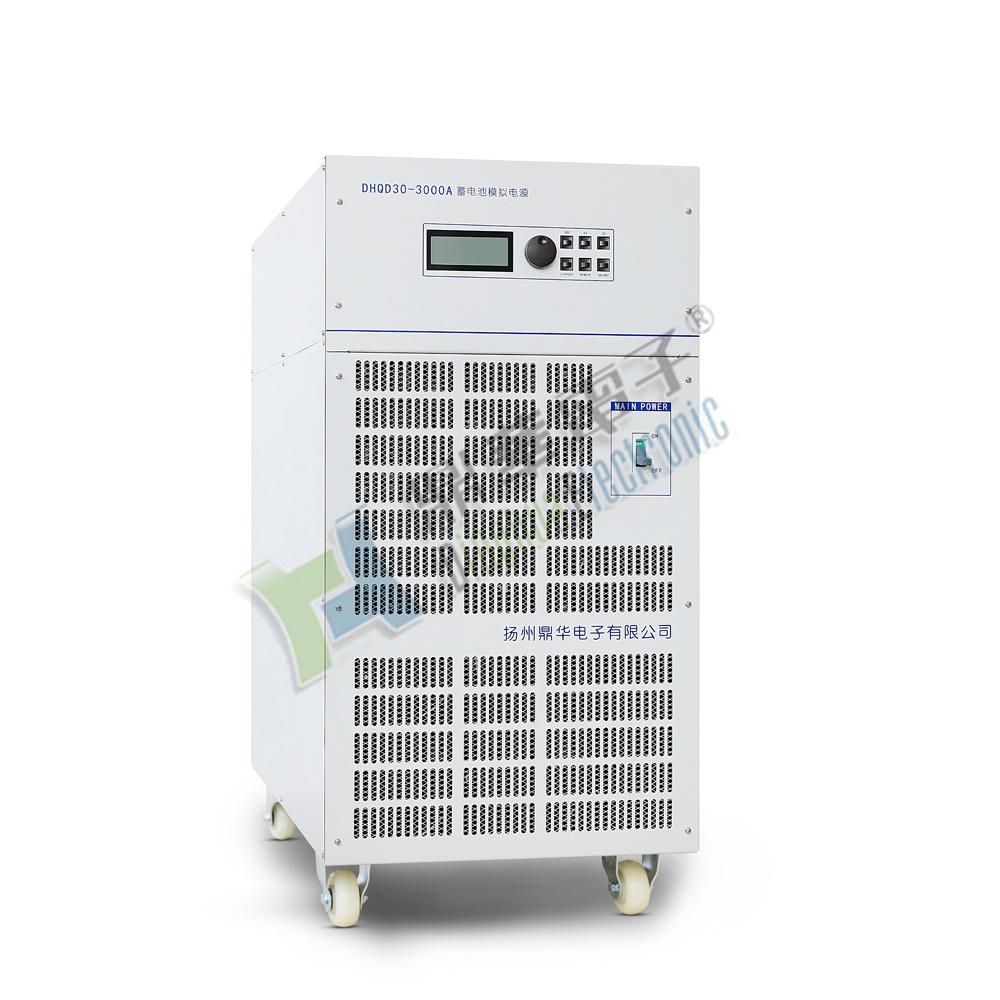

▲DHQD-3型蓄电池特性电源

　　DHQD-3型蓄电池特性电源能模拟大容量蓄电池输出特性,是给起动机提供模拟蓄电池特性的动力源。该电源可以通过上位机或本机数字面板设定输出电压、输出电流、电源内阻等参数，具有缺相、过流、过压、限流保护功能，操作方便简捷，各项性能指标高于国家标准，广泛应用于直流起动机性能检测、生产、老化、耐久性能测试及其它蓄电池特性模拟的场合。可定制最大输出电流5000A，低输出纹波，模拟20AH-4000AH的蓄电池，满足启动马达的空载性能、负载性能、制动性能、超越性能的检测对电源特性的需求。该特性电源采用纯数字控制技术，具备输出稳定精度高、瞬态响应迅速等特点，同时具有RS485、CAN、以太网等远程通讯选配接口，与计算机连接形成智能监控系统实现对电池模拟器运行状态的实时监控。电池特性模拟电源可编辑设定不同电池类型（如锰酸锂、磷酸铁锂的曲线特性）不同条件电池特性，直接调用也可以自定义电池变化特性。

1、工作条件:

　　环境温度：-10℃～40℃

　　相对湿度：≤85%

　　输入电压：AC380V±10% 50±5Hz

2、技术指标：

　　输出电压：6,12,24,36,50,100,200,500,750，1000（V）

　　输出电流：200A 300A 600A 1000A 2000A 2500A  3000A

　　输出内阻：0—100% Rmax可调，Rmax值根据用户要求选定

　　输出功率：任一额定输出电压，单机最大输出功率3—300kW（可根据用户要求选定）

　　源效应： ≤1%

　　周期与随机漂移：Vp-p≤300mV CC≤500mV

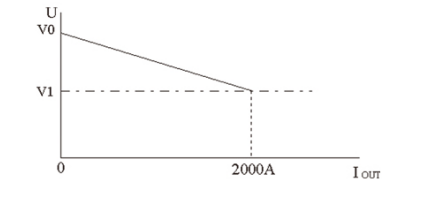

▲电源输出电压电流曲线如下：

▲产品性能特点:

　　•宽范围的交流输入电压,由于采用高频开关电源技术,电源输入无需相序检测

　　•模块直流输出无级限流，内置短路回馈特性，允许长期短路或短路开机

　　•采用无源PFC技术，功率因数＞0.92

　　•输出电压、电流、内阻从零起调，上限由用户确定

　　•保护方式：具有过压、过流、缺相、过载等保护功能

　　•工作方式：可长期满负载连续工作

　　•告警功能：具有电流告警、短路告警功能

　　•可以通过计算机的RS485（或RS232）标准接口，对电源系统进行实时监控（可选）

　　•PLC接口功能：通过PLC的DA模块输出4-20mA(0-10V)的信号控制整流器的可调输出，以及电压、电流和各种运行参数的监测。

▲产品运用场合：

   电动汽车整车、电机控制器、电机、充电桩、检测机构、高等院校等

▲用户见证：

　　舍弗勒投资（中国）有限公司   15V1000A

　　浙江万象精工有限公司   30V1000A

　　苏州电器科学研究院   15V1000A

　　比亚迪汽车工业有限公司   25V3000A

　　北方通用动力集团   36V1500A

　　江苏恒力机电集团   15V1000A
