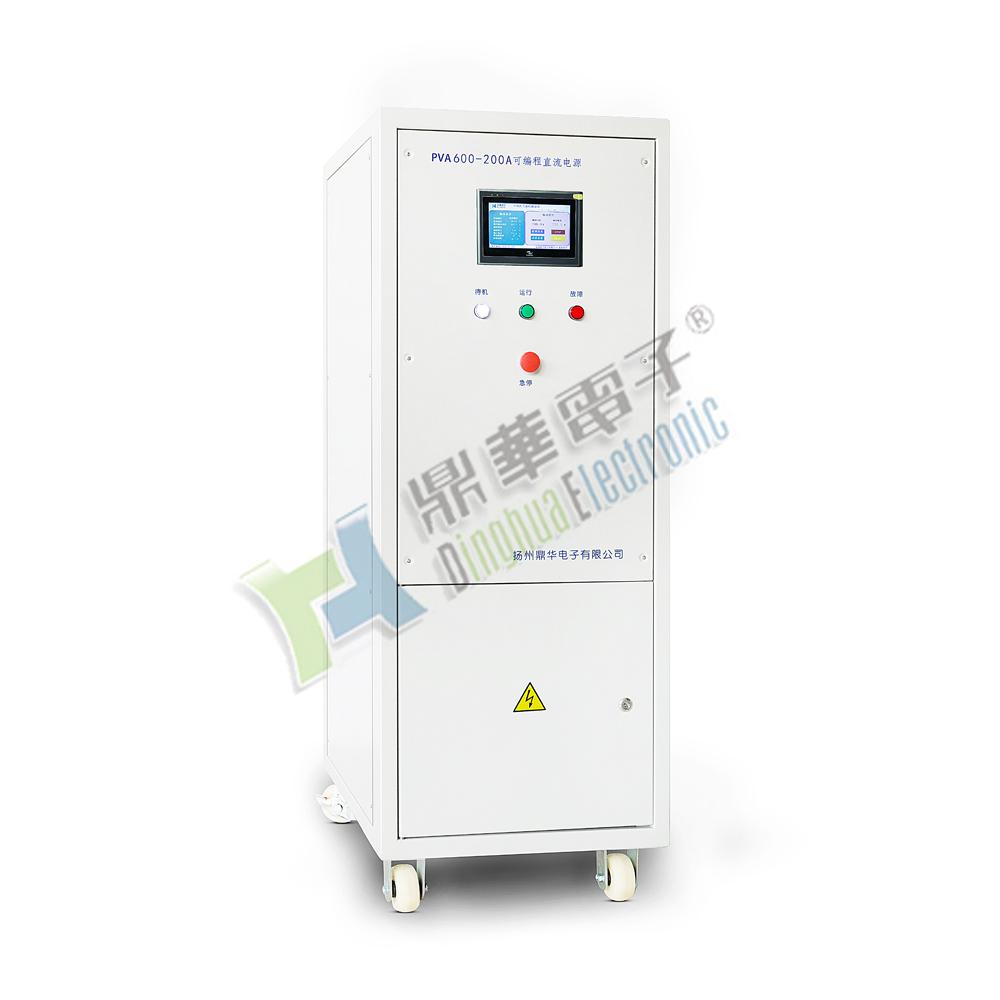

▲PVA系列可编程太阳能电池模拟电源
PVA系列太阳能电池模拟电源采用DSP数字控制技术，功率逆变采用新型软开关和低损耗整流技术，在宽电压电源输出功率范围内电源效率达95%以上，具有低纹波、功率密度大，动态特性好，工艺流程先进的特点，可以根据太阳能电池板信息，模拟各种太阳能电池板（比如薄膜电池）在不同天气下的状况。
产品广泛用于光伏并网逆变器的生产、检测和老化，模拟最大功率MPPT的跟踪情况和各项性能。 单机内置太阳能电池特性的函数关系模型，使用者可简单的在机器面板设定太阳能电池单组或多I-V(Voc/Isc)数据并保存，电源可输出不同时段模拟太阳能电池阵列I-V曲线给光伏逆变器测试其静态或动态的MPPT性能，产品设计功率从10千瓦到200千瓦，电压范围从52V到1000V，可以任意组合到功率1兆瓦。
▲产品性能特点：
•适应多种光伏板类型：单晶、多晶、非晶等
•输出模式MTTP模式和恒压、恒流、恒功率输出模式。
•具备通用测试直流电源可编程的基本功能。
•自动编程控制I-V曲线输出
（可自动编程任意多条曲线，按时间运行）
•模拟不同类型太阳能电池阵列I-V曲线
•模拟不同温度及光照强度下的I-V曲线
•模拟光伏阵列局部阴影遮挡I-V曲线
•模拟缩放全天日照变化下I-V曲线
•静态和动态下MPPT效能测试
•模拟全天累计电能计量
•输出电流、电压精度高
•转换效率高可达95%以上，总谐波THD <5% ，对电网的谐波污染小。
•智能化程度高：友好的人机操作界面，LCD大屏幕显示，曲线、编程一目了然，触摸式操作，数据自动存贮。输出可配置USB / RS232 / RS485控制接口，可本机操作也可通过上位机软件操作。
▲产品运用场合
光伏并网逆变器的生产、检测和老化，太阳能电池特性模拟，动力电池特性的模拟等
▲客户见证：
合肥阳光电源股份有限公司、上海美科新能源股份有限公司、中航集团上海航锐电源有限公司、安徽颐和新能源股份有限公司、苏州艾索新能源有限公司、江苏兆伏、江苏世电、江苏林洋集团、西安龙腾新能源科技发展有限公司、杭州金贝电子有限公司、江苏中航动力控制有限公司 。。。。。。
▲主要技术参数
| 可编程电源 | 10KW | 32KW | 200KW | 500KW |
输入电压 | 3*(360—440)VAC(额定输出)3L+PE(无零线) 48-62Hz |
输入电流 | 3*20A(rsm) | 3*60A(rsm) | 3*430A(rsm) | 3*950A(rsm) |
漏电流 | <10mA |
电压调节(CV) | 0—100%Umax Umax值 52，65，100，200，400，500，600，800，1000V的直流电流等级根据要求，
功率等级分为10kW, 20kW 32kW 200kW 500kW，各功率等级均适用于任一额定电压等级输出 |
电流调节(CC) | 0—100%Imax (根据客户要求的功率等级选定) |
功率调节(CP) | 5—100%Pmax |
效率(额定功率) | 92% | 93.5% | 95% | 95% |
源效应 | <±0.1%额定值（在额定输出功率时测量） |
负载效应 | <±0.1%额定值（在额定输出功率时测量） |
输出纹波有效值 | <0.4%FS额定值（在额定输出功率时测量） |
输出纹波峰峰值 | <3%额定值（在额定输出功率时测量） |
软启动 | >3S |
瞬态响应时间 | 4mS |
功率因数 | >0.92(满载) |
显示精度 | LCD液晶显示（精度根据客户要求确定） |
保护方式 | 过流，过压，缺相，短路自动保护 |
工作方式 | 可长期满载连续工作 |
绝缘电阻 | >200M |
控制接口 | RS485或RS232标准接口（选配） |
冷却方式 | 强迫风冷 |
体积（参考值 | 10kW:宽444(19寸)*高264(6U)*深495mm
20-32kW:宽444(19寸)*高396(9U)*深575mm
200kW:宽444(19寸)*高1936(44U)*深700mm
500kW:2*宽444(19寸)*高1936(44U)*深700mm |
重量（参考值） | 35kg | 68kg | 480kg | 1100kg |
*单机40kW、60kW、100kW、120kW、150kW相关技术参数同上,篇幅有限，恕不例举。
注：以上为阻性负载测试的结果，非阻性负载会引起的技术数据变化，所有产品规格如有更改恕不另行通知。
